Er zijn ontzettend veel verschillende aansluitingen in omloop om een display aan te sluiten. Om er dus een beeldsignaal naar toe te sturen.
We sommen hieronder de meest voorkomende aansluitingen op en tonen een afbeelding van hoe je ze kan herkennen.
USB-C met displayport ondersteuning
|
In 2023 is dit een zeer gangbare aansluiting die niet noodzakelijk ook beeld kan doorsturen. Dat is vaak moeilijk om te begrijpen. Het voordeel van deze aansluiting is dat die super universeel is en sinds iPhone 15 ook op de iPhone te vinden is. Nadeel is dat de aansluiting niet noodzakelijk betekent dat er voldoende stroom over gaat of er ook beeld kan meegestuurd worden. Hoe dan ook, dit is de USB-C aansluiting. Als die ook beeld kan sturen, is er op de computer vaak een displayport icoon ( |
Mini DisplayPort
DisplayPort

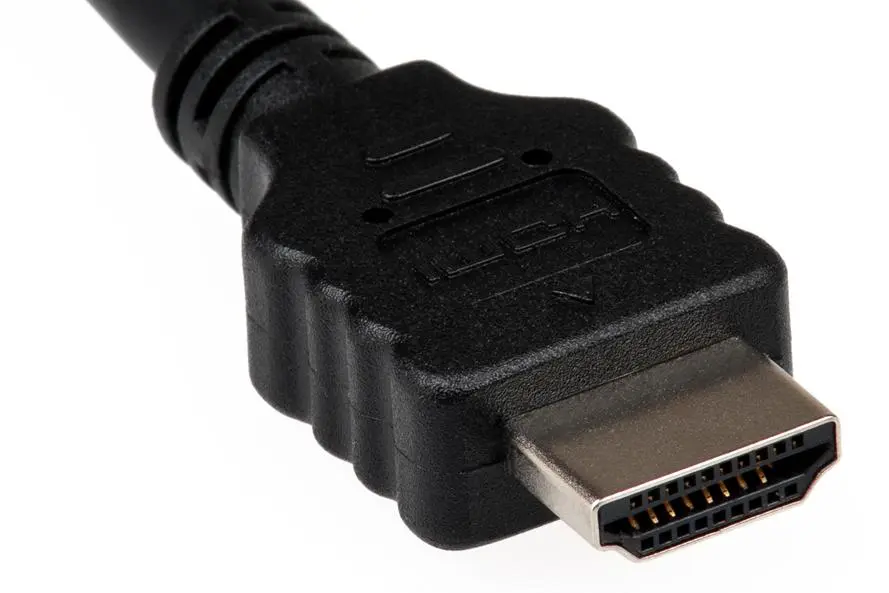

HDMI

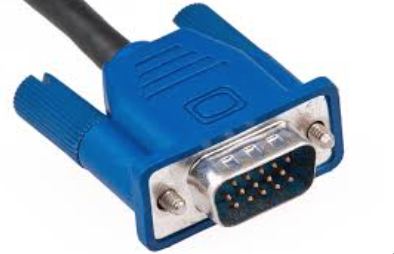

VGA
|
Dit is nog een analoog beeldsignaal. Elk pinnetje in de aansluiting heeft een specifiek doel. Zo kan je bijvoorbeeld door 1 afgebroken pinnetje een beeld krijgen zonder blauw omdat dat net het pinnetje was dat de blauwe kleur (RGB weet je wel) doorstuurde naar het scherm. De VGA connector is in heel veel omstandigheden blauw. Maar bestaat ook in gewoon wit, grijs, zwart of andere kleuren. De blauwe kleur komt vanuit de tijd dat VGA de gangbare standaard was. Toen waren toetsenbord en muis nog niet via USB, maar via PS/2 aansluiting. Toetsenbord was dan paars, muis groen en men vond het dan een goed idee om de display aansluiting dan ook maar een kleur te geven. Zodoende is deze vaak blauw. |
|
DVI
 |
Een DVI poort kent verschillende varianten. De twee meest bekende DVI poorten zijn de DVI-D en de DVI-I poort. Het grootste verschil tussen deze twee soorten technologieën is dat een DVI-I kabel analoge en digitale signalen overbrengt, en een DVI-D kabel enkel een digitaal signaal. De DVI-I poort was oorspronkelijk ontworpen voor het verbinden van computers met een CRT monitor. De DVI-D poort, de kabel die enkel digitaal signalen doorgeeft, is lange tijd de standaardaansluiting geweest voor TV’s en computer monitors, maar wordt tegenwoordig ook vaak vervangen door de HDMI verbindingskabel. |
