Verschillende aansluitingen voor displays en beamers

In dit artikel lees je hoe je de meest voorkomende beeldscherm-aansluitingen herkent, zoals USB-C, DisplayPort, HDMI, VGA en DVI.

Er bestaan verschillende aansluitingen om een computer, laptop, dockingstation of ander toestel met een monitor of televisiescherm te verbinden.

Hieronder vind je de meest voorkomende aansluitingen en hoe je ze kan herkennen.

Belangrijk: dezelfde aansluiting kan verschillende mogelijkheden ondersteunen. Vooral bij USB-C betekent de aanwezigheid van de aansluiting niet automatisch dat er ook een beeldsignaal kan worden doorgestuurd.

USB-C met beeldondersteuning

USB-C is vandaag een zeer veelgebruikte aansluiting op laptops, dockingstations, smartphones en andere toestellen.

De USB-C-connector zelf zegt echter niet welke functies beschikbaar zijn. Afhankelijk van het toestel kan een USB-C-poort bijvoorbeeld alleen data ondersteunen, maar ook laden, DisplayPort-video of Thunderbolt ondersteunen.

Voor een beeldscherm: de USB-C-poort moet videotransport ondersteunen, bijvoorbeeld via DisplayPort Alt Mode of Thunderbolt.

Wanneer DisplayPort via USB-C wordt ondersteund, staat er op sommige toestellen een DisplayPort-logo naast de aansluiting:

Het ontbreken van zo'n logo betekent niet noodzakelijk dat video niet wordt ondersteund. Raadpleeg bij twijfel de specificaties van het toestel.

Herkenning:
USB-C heeft een kleine, ovale en symmetrische connector. De stekker kan in beide richtingen worden aangesloten.

DisplayPort

DisplayPort is een digitale aansluiting die veel voorkomt op zakelijke computers, dockingstations en monitoren. De aansluiting kan zowel beeld als geluid doorgeven.

Een klassieke DisplayPort-connector lijkt op een rechthoekige aansluiting waarbij één hoek schuin is afgesneden.

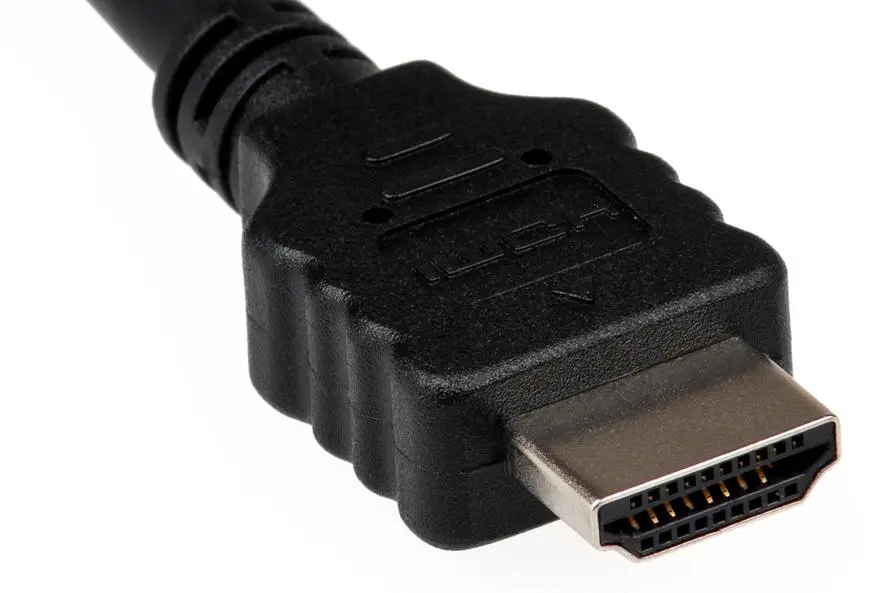

HDMI

HDMI is een veelgebruikte digitale aansluiting voor monitoren, televisies, beamers en andere audiovisuele apparatuur.

Via één HDMI-kabel kunnen zowel beeld als geluid worden doorgestuurd.

Herkenning: een standaard HDMI-aansluiting is breder dan USB-C en heeft een karakteristieke, licht trapeziumvormige opening.

Mini DisplayPort

Mini DisplayPort is een kleinere uitvoering van DisplayPort en kwam vooral voor op oudere laptops, waaronder verschillende oudere Apple Macs en sommige Windows-laptops.

Op moderne toestellen is Mini DisplayPort grotendeels vervangen door USB-C, Thunderbolt en de standaard DisplayPort-aansluiting.

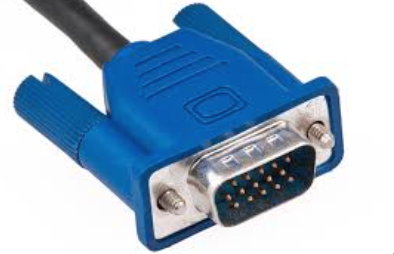

VGA

VGA is een oudere analoge beeldaansluiting. Deze aansluiting komt tegenwoordig vooral nog voor op oudere computers, schermen en beamers.

VGA transporteert alleen een analoog beeldsignaal. Geluid moet via een aparte aansluiting worden doorgestuurd.

Herkenning: VGA heeft 15 kleine pincontacten in drie rijen en meestal twee schroefbevestigingen aan de zijkant. De connector is vaak blauw, maar kan ook een andere kleur hebben.

Omdat VGA analoog werkt, kan beschadiging aan de kabel of connector leiden tot beeldproblemen zoals verkleuringen, storingen of een onscherp beeld.

DVI

DVI is eveneens een oudere aansluiting en werd vooral gebruikt op desktopcomputers en monitoren vóór HDMI en DisplayPort algemeen werden.

Er bestaan verschillende DVI-varianten. De bekendste zijn:

DVI-D: bedoeld voor digitale beeldsignalen.
DVI-I: kan afhankelijk van de uitvoering zowel digitale als analoge signalen ondersteunen.

Let op: niet iedere DVI-kabel of DVI-adapter past op iedere DVI-aansluiting. Controleer daarom altijd welk type DVI-aansluiting aanwezig is.

Welke aansluiting gebruik je best?

Wanneer meerdere aansluitingen beschikbaar zijn, gebruik je bij voorkeur een moderne digitale aansluiting:

USB-C / Thunderbolt met beeldondersteuning
DisplayPort
HDMI
Mini DisplayPort
DVI
VGA

Welke aansluiting uiteindelijk het meest geschikt is, hangt ook af van de resolutie, verversingssnelheid en aansluitingen van het scherm en het toestel.

Twijfel je welke kabel of adapter je nodig hebt?

Controleer welke aansluiting beschikbaar is op zowel je computer als je scherm. Houd er bij USB-C rekening mee dat niet iedere USB-C-poort een beeldsignaal ondersteunt.

Tip: stuur bij twijfel een duidelijke foto van de aansluiting op je computer én die van het scherm naar je IT-beheerder. Zo kan snel worden bepaald welke kabel of adapter je nodig hebt.
